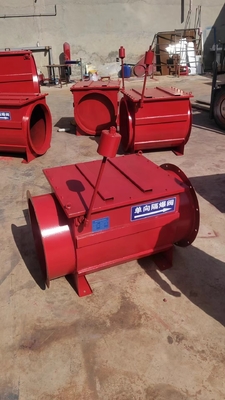

Βαλβίδα απομόνωσης από έκρηξη Καμία βαλβίδα επιστροφής
Αρχή λειτουργίας βαλβίδας απομόνωσης από έκρηξη
Η βαλβίδα απομόνωσης έκρηξης, είναι μια παθητική μονόδρομη βαλβίδα που χρησιμοποιείται σε αγωγούς
που περιέχει εύφλεκτη σκόνη ώστε να επιτρέπεται η διέλευση σκόνης και αερίου στον αγωγό προς μία κατεύθυνση προς
Η ορθή χρήση των βαλβίδων ανθεκτικής έκρηξης μπορεί να αποτρέψει
εκρήξεις σκόνης από την εξάπλωση από τους αγωγούς προς τα εμπρός προς τους αγωγούς προς τα κάτω, με αποτέλεσμα να
αποφυγή "δευτερογενών εκρήξεων" ή "πολλαπλών εκρήξεων", αποτρέποντας την επέκταση της έκρηξης σκόνης
Ασφάλεια των ατυχημάτων και προστασία των ανθρώπων και της περιουσίας.
Το προϊόν αυτό χρησιμοποιείται μόνο σε συστήματα διαδικασίας υπό αρνητική πίεση.
Η αρχή λειτουργίας αυτού του προϊόντος παρουσιάζεται στο σχήμα 3.
λειτουργία, το φλαπ βασίζεται στην αναρρόφηση της ροής αέρα στο σωλήνα ή ανοίγει χειροκίνητα για να επιτρέψει την
Η βαριά συσκευή σφυριού χρησιμοποιείται για να το σταθεροποιήσει στο πλήρως ανοιχτό
Αυτό όχι μόνο εμποδίζει την ταχύτητα του ανέμου στον αγωγό από τη μείωση της γωνίας ανοίγματος του φλαπ
να αυξήσει την αντίσταση του ανέμου, αλλά και να αποτρέψει την πλήρη κλεισίμα του φλαπ και την ενεργοποίηση
Όταν μια έκρηξη σκόνης εμφανίζεται στο κατώτατο τμήμα
1Το φλαπ κλείνει γρήγορα πριν η φλόγα φτάσει κάτω από τη διπλή δράση της έκρηξης.
Το σύστημα κλειδώματος ενεργοποιείται με το φλαπ να μην ανοίγει ξανά.
και να αποφεύγεται η εξάπλωση φλόγας ή σπινθήρων στον ανωτέρω αγωγό της ανθεκτικής σε έκρηξη βαλβίδας.
1Για την εγκατάσταση πρέπει να χρησιμοποιούνται μπουλόνια με αντοχή τουλάχιστον 8,8.
Μετά τη σύσφιξη, οι βίδες πρέπει να δείχνουν 2-3
Η βίαιη φόρτωση και εκφόρτωση απαγορεύεται αυστηρά.
2- μεταξύ της ανθεκτικής σε έκρηξη βαλβίδας και της συνδεδεμένης φλάντζης πρέπει να υπάρχει ταινία σφράγισης
στον αγωγό.
3Η αντοχή του αγωγού μεταξύ της ανθεκτικής σε έκρηξη βαλβίδας και του προστατευόμενου δοχείου
δεν πρέπει να είναι μικρότερη από τη μέγιστη ελεγχόμενη πίεση έκρηξης της ανθεκτικής θήκης
Όταν το προστατευόμενο δοχείο υιοθετεί το σχεδιασμό αναστάτωσης από έκρηξη, το10
Μέγιστη ελεγχόμενη πίεση έκρηξης Αυτή είναι η μέγιστη πίεση ανακούφισης έκρηξης.
4Οι προδιαγραφές της ανθεκτικής στην έκρηξη βαλβίδας πρέπει να ταιριάζουν με τη διάμετρο του σωλήνα.
κατάλληλη προδιαγραφή, μια προδιαγραφή που είναι μόνο ένα μέγεθος μεγαλύτερη από τη διάμετρο του σωλήνα θα πρέπει
Για παράδειγμα, ο αγωγός DN630 θα πρέπει να χρησιμοποιεί την ανθεκτική στην έκρηξη βαλβίδα DN650.

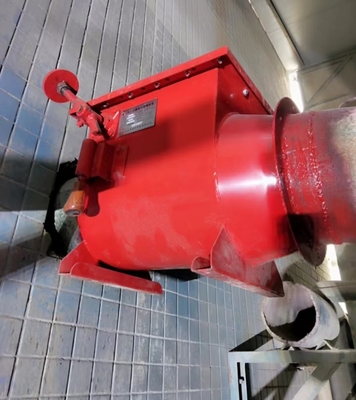

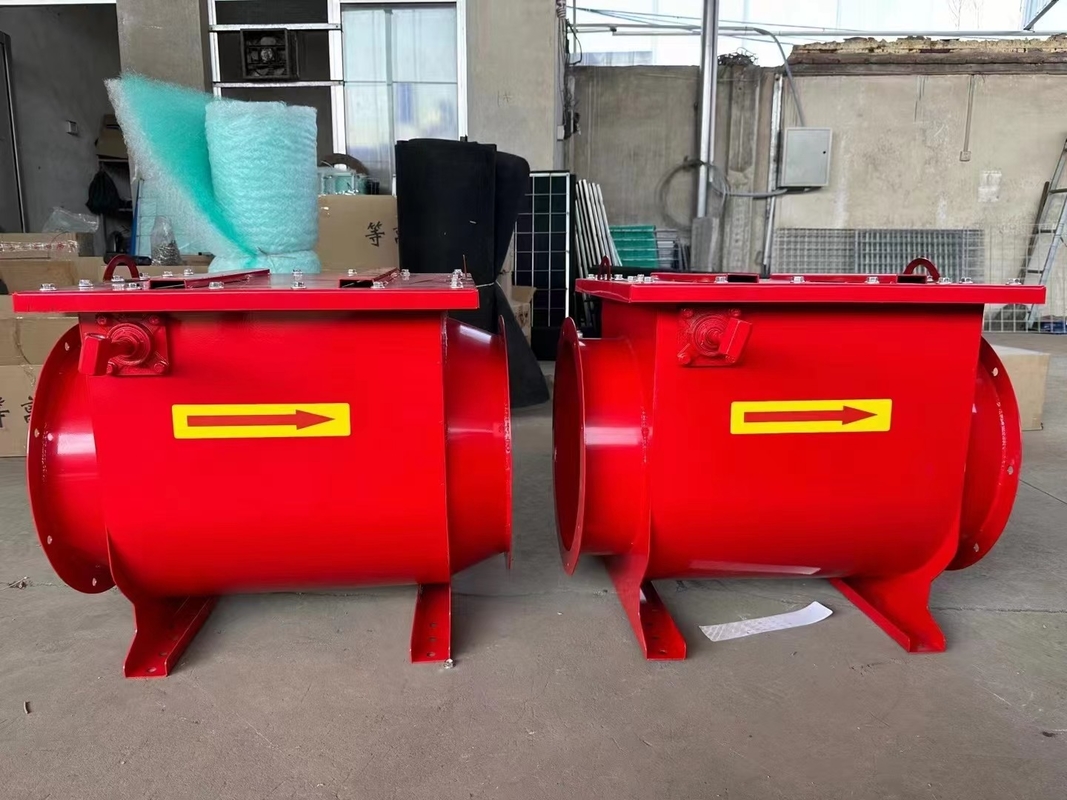

5Η ανθεκτική στην έκρηξη βαλβίδα πρέπει να τοποθετείται οριζόντια σύμφωνα με το βέλος που αναφέρεται στο σημείο
ο εξοπλισμός και η ακτινοβολία κλίσης δεν πρέπει να υπερβαίνει τους 10°.
6Η βαλβίδα ανθεκτικότητας σε έκρηξη πρέπει να τοποθετείται προς τα πάνω της προστατευόμενης
Το μέγεθος του περιεχομένου (όπως ο συλλέκτης σκόνης) και το μήκος του αγωγού μεταξύ του προστατευόμενου
Το περιέκτη και το προστατευόμενο περιέκτη πρέπει να πληρούν τις απαιτήσεις απόστασης εγκατάστασης του
το προϊόν.
7Η θέση του αντιβαρέα έχει προσαρμοστεί στη σωστή θέση πριν από το προϊόν.
Η θέση της συσκευής έχει επισημανθεί (η άνω και η κατώτερη θέση της συσκευής έχουν επισημανθεί).
Ο χρήστης πρέπει να επιβεβαιώσει ότι το αντίβαρο βρίσκεται στη σωστή θέση πριν από την
εγκατάσταση: τα πάνω και τα κάτω σημάδια θέσης είναι και τα δύο εκτεθειμένα.
Η σωστή θέση, πρέπει να ρυθμιστεί στη σωστή θέση.
για να επιβεβαιωθεί ότι η ροπή μεταξύ του αντιβαρέα και της θήκης του άξονα είναι ίση, δηλαδή
η ράβδος αντιβαρύτητας μπορεί να σταματήσει σε οποιαδήποτε θέση για να διατηρήσει την ισορροπία με το φλαπ
Απαιτήσεις χρήσης και συντήρησης
1Πριν από την έναρξη του ανεμιστήρα, ελέγξτε τη θέση του μοχλού κλειδώματος της ανθεκτικής σε έκρηξη βαλβίδας
Επιβεβαιώστε ότι ο μοχλός κλειδώματος δεν είναι κλειδωμένος.
2. Ελέγξτε τακτικά αν οι βίδες που συνδέουν την ανθεκτική στην έκρηξη βαλβίδα και τον αγωγό είναι
Η περίοδος επιθεώρησης δεν θα πρέπει να υπερβαίνει τα πέντε έτη.
υπερβαίνει τους 6 μήνες.
3. Ελέγξτε τακτικά τα εσωτερικά στοιχεία της ανθεκτικής στην έκρηξη βαλβίδας για να βεβαιωθείτε ότι η
η απόδοση της ανθεκτικής στην έκρηξη βαλβίδας είναι πλήρης και η περίοδος επιθεώρησης δεν πρέπει να υπερβαίνει τα
υπερβαίνει τους 6 μήνες.
4. Ελέγξτε τακτικά αν η ράβδος αντιβαρύτητας και ο άξονας της ανθεκτικής στην έκρηξη βαλβίδας είναι σφιχτά
Η ράβδος αντιβαρύτητας μπορεί να σταματήσει σε οποιαδήποτε θέση για να διατηρηθεί η ισορροπία με το
Η περίοδος επιθεώρησης δεν πρέπει να υπερβαίνει τους έξι μήνες.
5. Ελέγξτε τακτικά αν το ρουλεμάν λειτουργεί ομαλά και αν είναι σωστό.
Η περίοδος αυτή δεν πρέπει να υπερβαίνει τους 6 μήνες.
6Το προϊόν αυτό δεν μπορεί να επαναχρησιμοποιηθεί και πρέπει να αντικαθίσταται αμέσως μετά την έκρηξη.
Προδιαγραφές
